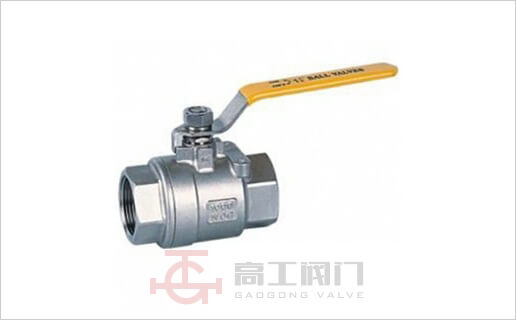

Q11F二片式球阀

Q11F二片式球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!

  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

Q11F二片式球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动

主要连接尺寸及重量

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 55 55 65 75 88 102 110 125 162 189 260
H 50 50 60 64 71 78 86 95 130 148 180
E 100 100 130 130 165 165 190 190 250 250 280

主要零件材料

序号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 球体 不锈钢SS316 不锈钢SS304
3 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
5 阀盖 不锈钢CF8M 碳钢WCB
6 阀杆 不锈钢SS316 不锈钢SS304
7 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
9 填料压盖螺母 不锈钢SS304 不锈钢SS304
10 手柄 不锈钢SS304 不锈钢SS304
11 垫圈 不锈钢SS304 不锈钢SS304
12 阀杆螺母 不锈钢SS304 不锈钢SS304
13 手柄套 塑料 塑料

产品外形尺寸图

Q11F二片式球阀外形尺寸图
