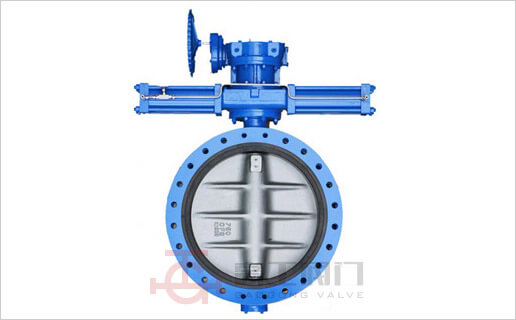

DS341X伸缩蝶阀
DS341X伸缩蝶阀是由上海高工阀门股份有限公司生产制造,我公司具有多年生产蝶阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

特点
1、结构独特,设计灵活,重量轻,省力,启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,海能为维修阀门安装更换提供方便。
3、密封部位可调节更换,密封性能可靠。

主要技术参数

 公称通经DN(mm) 50~2000 50~1600
 公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
       适用温度 软密封 X:-40℃~90℃;XF:-20℃~200℃
硬密封 碳钢:-29℃~425℃ 不锈钢-40℃~650℃
                   适用介质 水、空气、天然气、油品及弱腐蚀性流体
                   泄漏率 符合GB/T13927-92标准
                  驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料
阀体 WCB、QT450-10、不锈钢
蝶板 WCB、QT450-10、不锈钢
阀轴 2Cr13不锈钢
密封圈 橡胶
填料 柔性石墨

采用标准

制造标准 JB/T8527-97、GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
检验标准 GB/T 13927-92

DS341X/F/H-6/10/16C、P、R法兰式伸缩蝶阀主要外形连接尺寸 单位:mm

规格 D D1 D2 Lmax Lmin H1 H2 N-Фd
100 220 180 156 216 174 110 170 8-Ф18
125 250 210 184 232 186 123 182 8-Ф18
150 285 240 211 239 194 140 210 8-Ф22
200 340 295 266 264 214 170 238 8-Ф22
250 395 350 319 296 235 195 270 12-Ф22
300 445 400 370 300 250 222 300 12-Ф22
350 505 460 429 320 270 252 330 16-Ф22
400 565 515 480 332 282 285 368 16-Ф26
450 615 565 530 355 305 310 402 20-Ф26
500 670 620 582 365 315 337 438 20-Ф30
600 780 725 682 420 340 393 490 24-Ф30
700 895 840 794 446 396 450 558 24-Ф33
800 1015 950 901 476 426 515 625 28-Ф33
900 1115 1050 1001 506 456 560 685 28-Ф33
1000 1230 1160 1112 516 466 610 750 28-Ф36
1200 1455 1380 1328 560 510 725 880 32-Ф39
1400 1675 1590 1530 590 540 840 987 36-Ф42
1600 1915 1820 1750 630 585 960 1158 40-Ф48
1800 2115 2020 1950 680 630 1060 1258 44-Ф48
2000 2325 2230 2150 730 680 1165 1365 48-Ф48

产品外形尺寸图



0

相关内容

性能特点

伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。
新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题:
目前 ,伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。
伸缩蝶阀性能几个分类:
A、中心密封蝶阀;
B、单偏心密封煤阀;
C、双偏心密封蝶阀;
D、三偏心密封跺阀。

工作原理

伸缩蝶阀是用圆形蝶板作启闭件并随阀杆转动 来开启、关闭和调节流体通道的一种阀门。伸缩蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则为全开状态。

伸缩蝶阀安装问题

  • 管道施工现场严禁随意拆卸解体伸缩法兰蝶阀蝶阀;严禁在现场随意反复拉长压短伸缩蝶阀。
  • 要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行;
  • 法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓;
  • 伸缩管安装在阀门后;
  • 缩阀伸缩部分不得安装在管道拐角处或管道末端。
  • 伸缩法兰蝶阀在安装前必须平放,切勿随意磕碰;
  • 伸缩法兰蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度 (即设计长度);
  • 当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉行伸缩阀,以免损坏伸缩阀;
  • 伸缩法兰蝶阀蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出,支架的支承力按下列公式计算,运行时严禁将支架卸掉;
  • 伸缩法兰蝶阀不做温度补偿同时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对称夹紧伸缩法兰蝶阀以防止伸缩管拉出,损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上式公式进行计算,运行时限位螺栓严禁卸掉(螺栓另配) 。
