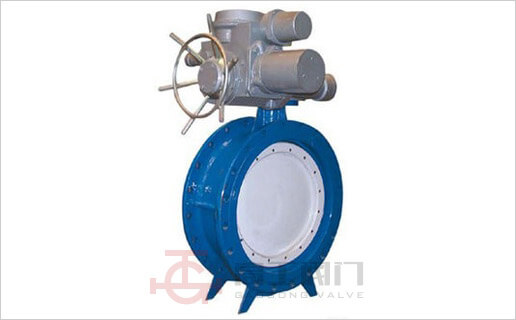

FBEX（D942X）电动软密封蝶阀
我公司研制的FBEX（D942X）电动软密封蝶阀是由上海高工阀门股份有限公司生产制造，我公司具有多年生产蝶阀专业经验，所有产品严格执行国家GB标准及美国API、日本JIS标准，并可根据用户的要求设计制造，欢迎新老客户来电、来函，我们将竭诚为您提供满意的服务！
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

主要结束参数

公称通经DN（mm) 50～2000 50～1600
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈FBEX(D942X)-6/10/16电动软密封蝶阀 丁腈耐油橡胶
填料 柔性石墨

执行标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

FBEX(D942X)-6/10/16电动软密封蝶阀主要外形连接尺寸 单位：mm

DN 主要外形连接尺寸 法兰尺寸和螺栓孔尺寸
L H H1 A B 0.6MPa 1.0MPa 1.6MPa
D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 82.5 443 125 125 140 110 88 4-14 185 125 99 4-18 165 125 99 4-18
65 112 92.5 463 125 125 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 100 483 125 125 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 110 498 125 125 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 125 682 325 245 240 20 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 142.5 736 325 245 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 170 800 325 245 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 192.5 895 363 313 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 222.5 956 363 313 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 252.5 1029 363 313 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 282.5 1103 363 313 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 307.5 1186 465 439 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 335 1280 546 481 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 390 1321 546 556 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 447.5 1431 546 556 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 507.5 1542 546 556 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 557.5 1800 617 706 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 615 2363 632 706 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 470 727.5 2583 632 706 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 530 837.5 2710 790 1338 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 600 957.5 2845 868 1476 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 670 1057.5 3060 868 1476 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 760 1162.5 3350 965 1600 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62

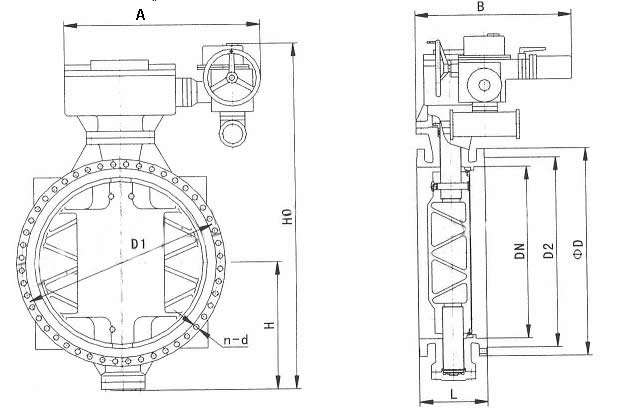

产品外形尺寸图
