KD7X42/3P蓄能器式快关蝶阀
KD7X42/3P蓄能器式快关蝶阀是由上海高工阀门股份有限公司生产制造,我公司具有多年生产蝶阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

概述

KD7X42/3P蓄能器式快关蝶阀,在煤气余热发电系统和抽汽供热式汽轮机系统中,本西类阀门作为系统安全的保障,得到了日益广泛的应用。其关闭迅速、流通阻力笑、截止可密封等优良性能使其可以代替原来系统设计中电动截止阀止回阀使用。

用途
本阀主要用在热电厂并联机组和煤气余热发电机组上,用以作为保护系统安全得紧急切断阀门。

特点
1、快速关闭时间可达0.5秒,紧急切断安全可靠。
2、三偏心金属密,封结构启闭轻便灵活,密封零泄露。
3、常温介质可选用双偏心软密封结构,造价低,密封可靠。
4、关阀末端缓冲,有效避免阀门惯性冲击。
5、可以用弹簧实现快关,液可以用蓄能器实现快关,两种形式异曲同工,同样安全可靠。

主要技术参数

公称通经(mm) 400~1600
公称压力(MPa) 0.6 1.0 1.6 2.5
     试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
工作压力(MPa) 0.6 1.0 1.6
适用介质 水、蒸汽、煤气
适用温度(℃) 软密封:≤80℃;硬密封:≤425℃

主要零部件材料

零件名称 材料
阀体、蝶板 灰铸铁、球墨铸铁、碳素钢
阀轴 不锈钢
密封圈 不锈钢、NBR
填料 NBR

执行标准

设计参照 GB/T 12238、JB/T 5299、JB/T 8527
法兰标准 GB/T 17241、GB/T 9113
结构长度标准 GB/T 12221
压力试验 GB/T 13927

KD7X42/3P型弹簧式快关(紧急切断)蝶阀外形主要外形连接尺寸 单位:mm

DN PN L L1 L2 L3 L4 法兰连接尺寸
400 0.6 216 556 1449 320 440

GB/T 17241

GB/T 9113

1.0 216 556 1449 330 440
1.6 216 556 1449 345 440
450 0.6 222 556 1449 370 440
1.0 222 556 1449 380 440
1.6 22 580 1449 395 490
500 0.6 229 580 1449 400 440
1.0 229 580 1449 410 490
1.6 229 580 1449 425 490
600 0.6 267 580 1449 440 490
1.0 267 625 1449 460 490
1.6 267 625 1820 470 490
700 0.6 292 625 1449 436 490
1.0 292 625 1820 550 490
1.6 292 625 1820 570 545
800 0.6 318 625 1820 625 545
1.0 318 625 1820 640 490
1.6 318 625 1820 660 545
900 0.6 330 625 1820 700 545
1.0 330 625 1820 710 545
1.6 330 675 1820 725 545
1000 0.6 410 675 1820 760 545
1.0 410 675 2180 770 610
1.6 410 675 1820 790 610
1200 0.6 470 675 2180 875 610
1.0 470 675 2180 890 610
1.6 470 729 2180 915 610
1400 0.6 530 729 2180 1000 610
1.0 530 729 2180 1045 720
1.6 530 781 2180 1020 720
1600 0.6 600 781 2180 1120 960
1.0 600 781 2180 1140 720
1.6 600 781 2520 1170 960

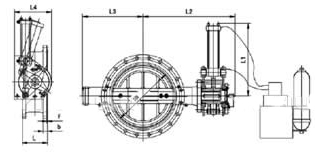

产品外形尺寸图
