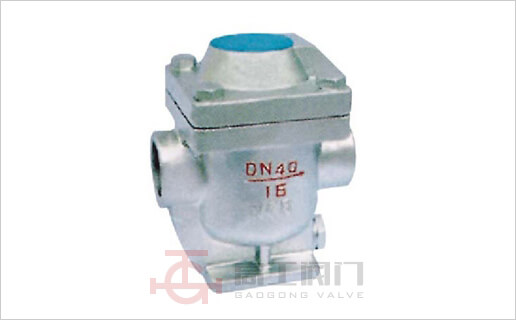

CS15H自由半浮球式蒸汽疏水阀
CS15H自由半浮球式蒸汽疏水阀适用于蒸汽供热设备及蒸汽管路上,能自动排除凝结水,阻止蒸汽泄漏,并能自动排除空气,广泛应用于化工、炼油、电力、轻纺、造纺待工矿企业,尤其对压力低、排量大和温度稳定性要求高,不宜滞存凝结水的蒸汽设备更为适用。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构特点及工作原理

疏水阀未开始工作时,自由式半浮球沉落在发射管上,当疏水处于排水状态时,蒸汽经过过滤网和发射管注入阀体,当蒸汽体积增加到一定程度时,浮力便半浮球上浮,在蒸汽压力作用下,半浮球排向疏水喷咀将其封闭,阻止了蒸汽外逸,当大量凝结水进入阀体时,半浮球内蒸汽体积减少,半浮球在自身策略作用下落,半浮球脱离疏水喷嘴,完成了一个二作循环。缓而周而复始运动,起动自动排水排气的目的。

主要性能范围

公称压力
PN(Mpa)
试验压力
PS(Mpa)
最高工作压力
DMO(Mpa)
最高工作温度
TMO( ℃ )
适用介质 漏汽率 最高背压率 (%)
1.6 2.4 1.6 220 蒸汽、凝结水 ≤ 0.5 85

主要外型及连接尺寸

型号 公称通径
DN(mm)
L H D D1 D2 b f Z- Φ d 型号 公称通径
DN(mm)
L H H1
CS45H 16 C
25
40
15 210 142 95 65 45 14 2 4- Φ 14
CS15H 16 C
25
40
15 155 142 80
20 210 142 105 75 55 14 2 4- Φ 14 20 155 142 80
25 230 142 115 85 65 14 2 4- Φ 14 25 155 142 80
32 270 200 135 100 78 16 2 4- Φ 18 32 180 200 105
40 270 200 145 110 85 16 3 4- Φ 18 40 180 200 105
50 270 200 160 125 100 16 3 4- Φ 18 50 180 200 105

产品外形尺寸图

CS15H自由半浮球式蒸汽疏水阀外形尺寸图
