TSF-123双金属片式蒸汽疏水阀
TSF-123双金属片式蒸汽疏水阀排空气和水:输送管线的压力或重力使阀打开,迅速排除空气和水,缩短升温时间。阻汽:进入阀腔中的蒸汽使双金属元件弯曲产生热拉力,并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此,在其压力范围内部矛盾能有效地工作。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

排放冷凝水:冷凝水逐步渐降低了双金属元件的热拉力,使排放孔逐渐打开,冷凝水畅通无阻碍地排放。起止回阀作用:阀球能在管线产生回流时,立即关闭排放孔,无须附加装置。

主要零件材料

零件名称 材料
阀体 碳钢
阀盖
垫片 F304柔性石墨
阀芯组件 不锈钢
排放孔密封面 堆焊硬质合金
过滤网 不锈钢

主要连接尺寸

型号 公称通径
DN(mm)
尺寸
L H H1
TSF-1/2/3 15 110 130 35
20 110 130 35
25 110 130 35
SF-1/2/3 15 155 170 45
20 155 170 45
25 155 170 45

主要外型及连接尺寸

型号 公称通径
DN(mm)

L H D D1 D2 b f Z-Φd
SF-123 150 230 180 95 65 45 14 2 4-Φ14
20 230 180 105 75 65 14 2 4-Φ14
25 230 185 115 85 65 14 2 4-Φ14
32 250 195 135 100 73 16 3 4-Φ18
40 250 200 145 110 85 16 3 4-Φ18
50 250 203 160 125 100 16 3 4-Φ18
TSF-123 15 210 140 95 65 45 14 2 4-Φ14
20 210 145 105 75 55 14 2 4-Φ14
25 210 150 115 85 65 14 2 4-Φ14

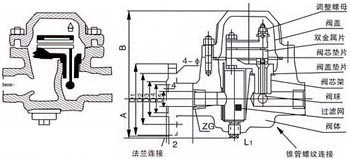

产品外形尺寸图

TSF-123双金属片式蒸汽疏水阀外形尺寸图
