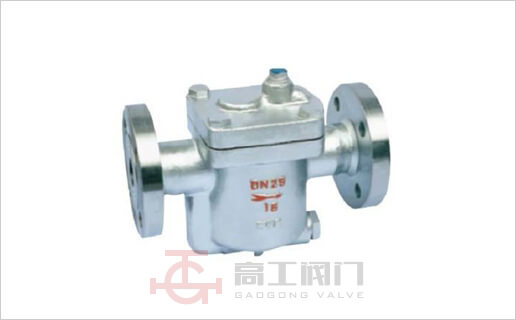

CS45H钟形浮子(倒吊桶)式蒸汽疏水阀
CS45H钟形浮子(倒吊桶)式蒸汽疏水阀用于蒸汽主管、公汽缸、热变换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。烟小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

特点与性能

  • 对凝结水的发生量适用强,即可间歇排放,又可连续排放。
  • 内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
  • 无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞,关闭十分可靠,寿命长久。
  • 背压率高90%
  • 汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于封状态,有效阻止蒸汽泄漏。
  • 蔽口形的浮于抗水击,吊桶上级没有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象。(非凝结性的高温空气也可排除)

耐磨损的SCCV关闭方式

SCCV关闭系统是自动定心,自动关闭系统(Selt Closing and Cante-ring Valve Sysstem)的英文缩写,下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有平衡作用,减少了阀芯阀座内的磨损。

主要外型及连接尺寸

产品型号 公称通径DN 连接方式 使用压力范围
( Mpa)
最高允许
温度℃
阀体材质 外形尺寸
L H1 H2 W
ES15H 15-25 内螺纹
ZG1/2"~1"
0.01~0.3~0.7~1.1~1.6 350 WCB 140 80 94 103
32-50 内螺纹
ZG1/4"~1"
0.01~0.6~1.2~1.6 350 WCB 200 120 150 148
ES45H 15-20 法兰 0.01~0.3~0.7~1.1~1.6 350 WCB 200 80 94 103
25 法兰 0.01~0.3~0.7~1.1~1.6~2 350 WCB 210 80 94 103
32-40 法兰 0.01~0.6~1.2~1.6~2.1 350 WCB 300 120 150 148
60 法兰 0.01~0.6~1.2~1.6~2.1 350 WCB 310 120 150 148
