CS41H自由浮球式蒸汽疏水阀
CS41H自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。该产品是石油、化工、印染、制药、造纸、食品等工业加热设备最理想的疏水阀
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

工作原理

自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

主要零件材料

主要零件 材料
阀体 碳钢
阀盖 碳钢
阀座 不锈钢
过滤器 不锈钢

主要外型及连接尺寸

型号 CS11H-16C
口径 DN 15 20 32 40 50
L 150 150 270 280 290
H 195 195 250 290 300
H1 103 103 108 108 108

主要连接结构尺寸

产品型号 口径 尺寸
DN L H D D1 D2 b F Z- Φ d
CS41H 16 C-B
25
40
15 195 195 95 66 45 14 2 4- Φ 14
20 195 200 105 75 55 14 2 4- Φ 14
25 215 225 115 85 65 14 2 4- Φ 14
CS41H 16 C-D
25
40
25 270 245 115 85 65 14 2 4- Φ 14
32 270 250 135 100 78 16 2 4- Φ 18
40 280 290 145 110 85 16 3 4- Φ 18
50 290 300 160 125 100 16 3 4- Φ 18
CS41H 16 C-F
25
50 410 380 160 125 100 16 3 4- Φ 18
65 410 380 180 145 120 18 3 4- Φ 18
80 430 420 195 160 135 20 3 8- Φ 18
100 430 440 215 180 155 20 3 8- Φ 18
125 430 510 245 210 185 22 3 8- Φ 18
150 480 510 280 240 210 24 3 8- Φ 23

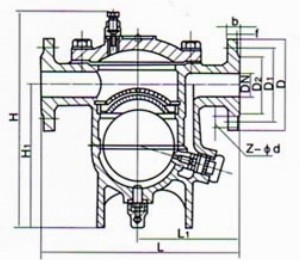

产品外形尺寸图

CS41H自由浮球式蒸汽疏水阀外形尺寸图
