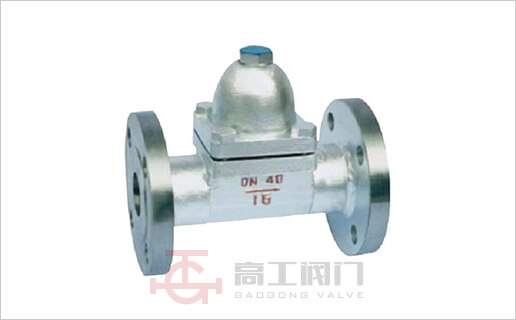

CS47H可调双金属片式蒸汽疏水阀
CS47H可调双金属片式蒸汽疏水阀可用于电站、石油、化工、造纸、轻纺、冶金等各种工业蒸汽加热系统。本阀能自动排放蒸汽加热系统中凝结水，保证系统在节省能源的条件下高效率地工作。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品概述

双金属疏水阀可用于电站、石油、化工、造纸、轻纺、冶金等各种工业蒸汽加热系统。本阀能自动排放蒸汽加热系统中凝结水，保证系统在节省能源的条件下高效率地工作。结构独特、性能优良、排水量大、漏气量不肯、排水温度可调节，过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

结构特点

  • 灵敏的感应，能连续排水，没有噪音，抗腐蚀性强。
  • 设备运行初期。空气和冷凝水能迅速排出，无汽锁现象。
  • 小型轻量设计，安装方便，而且还任意角度安装。
  • 本阀采用双金属片的热胀冷缩原理来达到排水阻汽的启闭效果。

主要外型及连接尺寸

型号 公称通径DN 螺纹连接 承插焊连接 法兰连接
RC L H W L H W d" T L H D K d C F N-?
(mm) (mm) (mm)
CS17H-16C
CS47H-16C
CS67H-16C		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 85 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-25
CS47H-25
CS67H-25		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 85 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-40
CS47H-40
CS67H-40		 15 1/2 100 92 82 100 92 82 22 12 150 92 95 85 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18

产品外形尺寸图

CS47H可调双金属片式蒸汽疏水阀外形尺寸图
