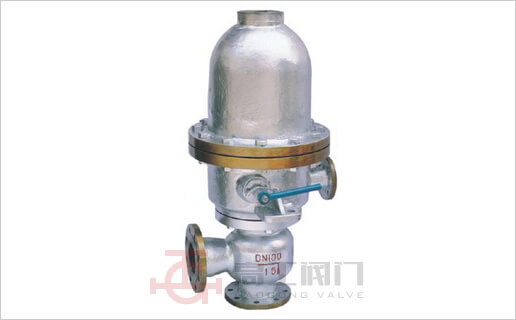

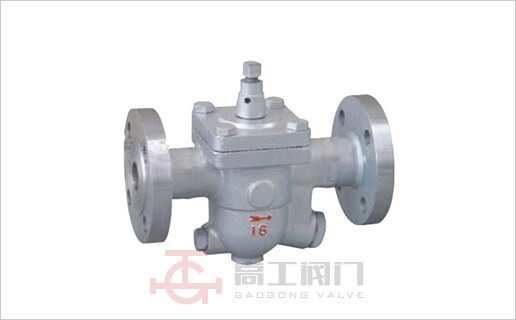

T47H-16C浮球式蒸汽疏水调节阀
T47H-16C浮球式蒸汽疏水调节阀(引进前苏联原型号T47H-16C浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节,有效控制加热器中的水量多少的必须设备。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构特点及工作原理

  • 此阀外形尺寸较大,适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
  • 该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后,阀门全关,冷凝水不能流出,使浮球稳定的限制在113-403毫米的空间范围内变化,从而使阀门达到只能排放空气和水及高温冷凝水,而阻止蒸汽泄漏的优越性。
  • 本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作,从而驱动下部的启闭装置,开启和关闭,实现排水阻气的功能。

主要外形尺寸与连接尺寸

产品型号 公称通径  主要外形尺寸 连接尺寸
长



L1 L2 M A-D D1 D2 b z-φd DN B-D D1 D2 b z-φd
T41H-16C 40 460 540 964 160 240 385 145 110 85 18 4×18 40 145 110 85 18 4×18
50 160 125 100 20 4×18
80 195 160 135 22 4×18
100 215 180 155 25 8×18
150 470 560 980 280 240 210 30 8×23

产品外形尺寸图

T47H-16C浮球式蒸汽疏水调节阀外形尺寸图
