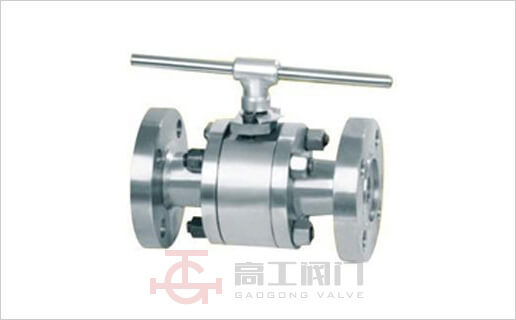

Q41H锻钢三片式硬密封球阀
Q41H锻钢三片式硬密封球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

Q41H锻钢三片式硬密封球阀是一种转角为90°的旋转类阀门,密封性能优良、流量系数大、流阻系数小、结构简单、使用寿命长、便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
型号:锻钢三片式硬密封球阀Q11H
公称通径:DN 15-200mm
公称压力:PN 10-50MPa
材质:锻钢一

产品特点

  1. 采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。
  2. 根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
  3. 采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。

Q11H主要连接尺寸及重量

公称压力 尺寸(mm)
L H D D1
10 90 76 32 3/8"
15 90 76 32 1/2"
20 100 81 38 3/4"
25 115 92 45 1"
32 130 114 55 11/4"
40 150 125 65 11/2"
50 170 144 75 2"

Q41H型主要连接尺寸及重量

公称通经 尺寸(mm)
L d1 L1 D D1 D2 b Z-Фd H
mm in 全通经FP 缩经FP 全通经FP 缩经FP 全通经FP 缩经FP QA41 QA341 QA641 QA941
15 1/2" 130 - 15 - - - 95 65 45 14 4-14 62 - 200 -
20 3/4" 140 - 20 - - - 105 75 55 14 4-14 68 - 204 -
25 1" 150 - 25 - - - 112 85 65 14 4-14 75 - 215 360
32 11/4" 165 - 32 - - - 135 100 78 16 4-14 85 - 240 390
40 11/2" 182 - 40 - - - 145 110 85 16 4-18 95 - 264 395
50 2" 200 - 50 - - - 160 125 100 16 4-18 110 - 360 472
65 21/2" 220 - 65 - - - 180 145 120 18 4-18 130 - 379 530
80 3" 250   80   - - 195 160 135 20 4-18 155 - 452 580
100 4" 280   100   - - 215 180 155 20 8-18 180 320 479 630
125 5" 320   125   - - 245 210 185 22 8-18 250 380 646 710
150 6" 360   150   - - 280 240 210 24 8-23 275 400 666 670
200 8" 400   200   - - 335 295 265 26 12-23 330 450 815 825

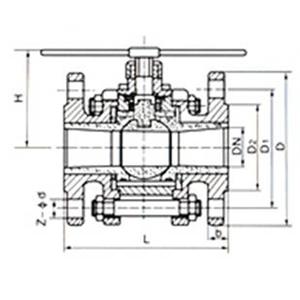

产品外形尺寸图
