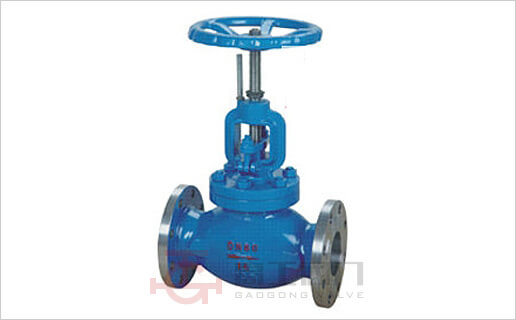

TJ40H手动调节阀、自锁手动调节阀
TJ40H手动调节阀、自锁手动调节阀主要用于城市集中供热、区域供热、循环水工程、热电厂管网和制冷空调等工程中,具有截止、节流和调节流量的作用,可取代节流孔板,是一种改变孔径的节流装置。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

设计安装标准

  • 产品型号:TJ/S40/10H-16、25
  • 公称通径:DN15~500
  • 法兰标准:GB4216 GB9115.8-88 JB/T79-94
  • 结构长度:GB12221-89
  • 压力试验:GB/T13927-92
  • 安装方式:法兰连接
  • 压力等级:PN10、PN16、25
  • 工作温度:0℃~ 425℃

主要零件材料

零件材料 阀体、阀盖、填料压盖 阀杆、阀瓣、密封圈 指示盘、阀杆螺母、螺帽套
材料 灰铸铁、铸钢、不锈钢 不锈钢 黄铜

主要外型尺寸(法兰连接尺寸:PN10按GB4216标准,PN16、PN25按JB/T97-94标准)

型号 尺寸(MM)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
TJ40H-10
TJ40H-10
L                         622 698 787 914
H                         914 914 968 968
H1                         1074 1074 1168 1168
D0
TJ40H-16
TJ40H-16C
TS40H-16
TS40H-16C
TJ40H-25
TS40H-25
L 130 150 160 180 200 230 290 310 350 400 480 600
H 160 160 182 192 250 264 380 413 466 540 623 687
H1 172 172 195 210 273 290 426 468 530 613 698 777
D0 65 65 80 80 120 120 200 200 240 260 360 400
TJ10H-10
TJ10H-16C
TJ10H-25
L 90 100 120 140 170 200
H 150 160 182 192 250 264
H1 160 170 197 207 270 284
D0 80 80 80 90 100 120

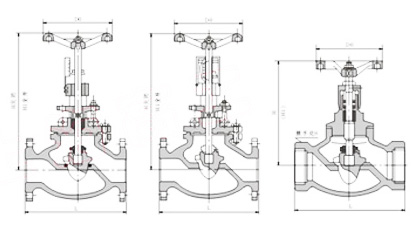

产品外形尺寸图

TJ40H手动调节阀、自锁手动调节阀外形尺寸图
