ZDLQ/X电子式电动三通分(合)流调节阀

首页 > 产品中心 > 调节阀
ZDLQ/X电子式电动三通分(合)流调节阀

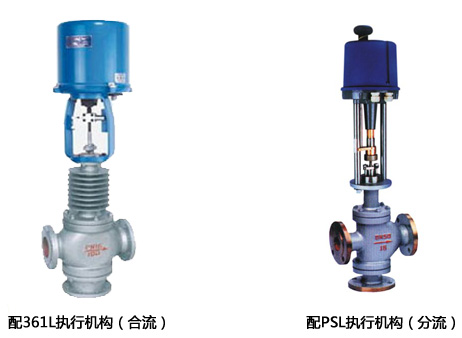

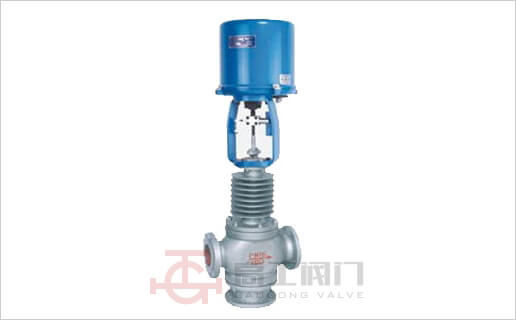

ZDLQ/X电子式电动三通分(合)流调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品概述

具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
电子式电动三通调节阀具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。

调节机构主要技术参数

公称通径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 25 32 40 50 65 80 100 125 150 200 250 300
阀座通径mm 26 32 40 50 65 80 100 125 150 200 250 300
额定流量系数kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1260
分流 8.5 13 21 34 53 85 135 210 340 535 800 1260
公称压力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程(mm) 16 25 40 60 100
流量特性 直线
工作温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式 三通双座铸造球型阀
上阀盖型式 普通式（常温），散热片式（中温），长颈式（低温）
配用电动执
行机构型号		 PSL PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50

注：
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

性能

1、执行机构主要技术参数

型号 额定输出力N 速度mm/s 技术参数
PSL 361L PSL 361L PSL 361L PSL 361L
201 361LSA-08
361LXA-08		 1000 800
800		 0.25 4.2
4.2		 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮		 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
202 361LSA-20
361LXA-20		 2000 2000
2000		 0.50 2.1
2.1
204 361LSB-30
361LXB-30		 4500 3000
3000		 0.50 3.5
3.5
208 361LSB-50
361LXB-50		 8000 5000
5000		 1.00 1.7
1.7
312 361LSC-65 12000 6500 0.60 2.8
325 361LSC-99 25000 10000 1.0 2.0

2、性能指标

项目 指标值
基本误差％ ±2.5
回差％ 2.5
死区％ 1.0
始终点偏差％ 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
可调范围 30：1
额定行程偏差％ 2.5
允许泄量L/H 符合JB/T7387-94 IV级 小于额定容量的10-4

3、允许压阀

公称通径mm 25 32 40 50 65 80 100 125 150 200 250 300
允许压差MPa 3.32 2.20 2.20 1.41 1.38 0.94 0.61 0.51 0.36 0.20 0.19 0.13

外形尺寸

公通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 640 740
PN4.0MPa 190 210 230 255 285 310 355 425 460 560 660 760
PN6.4MPa 200 210 235 265 295 320 370 440 475 570 670 770
H1(mm) PN1.6MPa 140 150 160 180 200 220 220 256 278 322 465 580
PN4.0MPa 150 160 170 190 220 232 256 295 313 372 474 585
PN6.4MPa 160 170 180 200 220 242 266 300 318 382 474 585
配PSL H(mm) 普通型 775 781 775 790 819 820 810 917 927 947 1252 1545
散热片型 905 911 905 920 766 983 973 1116 1126 1144 1805 1825
D(mm) 176
重量(KG) 61.5 64.5 69.5 76.5 109 132 164 207 267 395 430 480
配361L H(mm) 普通型 538 544 660 675 744 745 735 972 982 1027 1204 1265
散热片型 668 674 790 805 691 908 898 1171 1181 1224 1440 1502
D(mm) 225 310
重量(KG) 69 72 85 92 124 147 179 260 320 448 627 780

注：公称通径小于80的分流阀采用同口径的合流阀代替

产品外形尺寸图

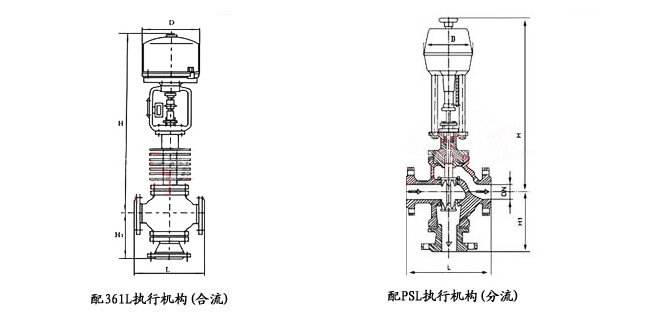

ZDLQ/X电子式电动三通分(合)流调节阀外形尺寸图
