ZSHV气动V型调节球阀
ZSHV气动V型调节球阀球芯与密封圈采用独特的偏心结构,具有结构紧凑、密封性能好、使用寿命长等特点,兼备调节和切断两种功能。广泛应用于化工、电力、轻纺、食品、医药、造纸等行业对工艺介质进行截止或调节控制。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

气动V型调节球阀公称压力等级PN(MPa)1.6、4.0、6.4;使用温度-60~450℃;金属密封型密封等级为Ⅴ级(这是一般厂家望尘莫及的),软密封型为Ⅵ级,甚至达零泄漏;流量特性为近似等百分比。

产品特点

  • 阀体采用整体铸造技术,结构紧凑、体积小、耐压好;
  • V形球芯偏心安装。关闭时,球芯产生一个偏心力,使球芯紧压密封圈,达到最佳密封效果;打开时,球芯与密封圈迅速脱离,有效防止密封圈磨损;
  • 蜜封圈形式有软密封和金属硬密封两种型式可供选择,以满足不同工况要求,密封面堆焊司钛莱合金可用于部分较苛刻的工况;
  • 由于采用偏心结构,大大减小了操作扭矩,提高了阀门的允许压差;
  • 球芯表面硬化处理,经磨削后光滑耐磨,密封面可堆焊司钛莱合金;
  • 流路简单、流通能力大,可调比达100;
  • V形球芯与密封圈在闭合瞬间有一剪切作用发生,可以切断介质中的纤维及挤出颗粒物质,特别适用于纸浆、污水及其他含纤维、颗粒物质的介质,也适用一般介质;
  • 标准执行机构(气动活塞、电动)可互换。

规格与技术参数

公称直径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Kv 20 30 50 100 150 240 370 620 940 1540 2400 3900 6150 9800
公称压力PN(MPa) 1.6、4.0、6.4
流量特性 近似等百分比
固有可调比 100(特殊要求可达200)!
额定转角(°) 90





气动活塞式 单作用型号 详见表5~7
扭矩(Nm)
双作用型号
扭矩(Nm)
电动执行器 代号
扭矩(Nm)
气源压力(MPa) 0.4~0.7
电源 220V.AC或380V.AC
输入信号 4~20mA、1~5(V.DC)或以上信号分程控制

产品外形尺寸图

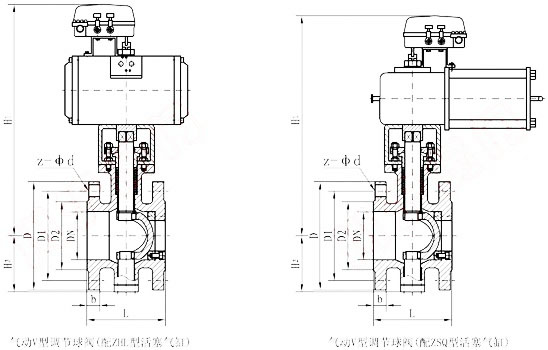

ZSHV气动V型调节球阀外形尺寸图
