Q14F1000WOG三通不锈钢球阀
Q14F1000WOG三通不锈钢球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品特征

规格:1/4"-2"
公称压力:1000WOG/6.4MPa
适用温度范围:-40~+232℃
连接形式:NPT、Rc、DIN259/2999
材质:WCB CF8 CF8M CF3 CF3M

产品特点

可加挂锁装置和ISO平台
驱动方式:手动、电动、气动
防吹出阀杆、自密封设计
采用全硅溶胶工艺精密铸造铸件

主要零件材料

零件名称 材质
阀体 不锈钢CF8M/CF8
阀盖 不锈钢CF8M/CF8
不锈钢CF8M/CF8
球垫 聚四氟乙烯PTEE
阀杆 不锈钢CF8M/CF8
填料 聚四氟乙烯PTEE
中口 聚四氟乙烯PTEE
大薄片 聚四氟乙烯PTEE
压紧螺母 不锈钢CF8M/CF8
手柄 不锈钢CF8M/CF8
流向指示牌 ALUMINUM
华司 不锈钢CF8
螺帽 不锈钢CF8
锁定装置 不锈钢CF8
皮套 塑料
盲盖 不锈钢CF8M/CF8

L型主要尺寸

SIZE d L H D1 B W1 W2 h
1/2" 12.7 64 53 97 32.0 22.4 35.0 10-24UNC
3/4" 16.0 76 63 126 38.0 22.4 35.0 10-24UNC
1" 20.0 87 66 126 43.5 22.4 35.0 10-24UNC
1-1/4" 25.0 96 81 145 48.0 22.4 35.0 10-24UNC
1-1/2" 32.0 114 83 145 57.0 22.4 38.1 1/4-20UNC
2" 38.1 142 96 204 71.0 22.4 38.1 1/4-20UNC

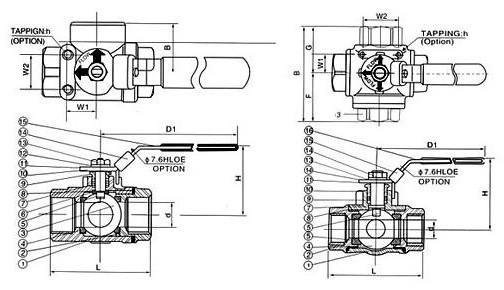

产品外形尺寸图
