ZJHP精小型气动薄膜调节阀
ZJHP精小型气动薄膜调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

主要零件材料

  • 阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
  • 阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
  • 软密封阀芯:增强聚四氟乙烯
  • 填料:聚四氟乙烯,柔性石墨
  • 波纹管:1Cr18Ni9Ti
  • 垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
  • 膜盖:A3
  • 波纹膜片:丁晴橡胶夹增强涤纶织物
  • 弹簧:60SIMN
  • 阀杆、推杆:2Cr13、1Cr18Ni9Ti
  • 衬套:2Cr13

主要技术参数

公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
(10)
(12)
(15)
(20)
额定流量系数
KV
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
1.6
2.5
4.0
6.3
10
16
25
40
63
100
160
250
400
630
额定行程L(mm)
16
25
40
60
膜片有效面积Ae(cm2)
280
400
600
1000
信号范围Pr(KPa)
20~100、40~200
气源压力Ps(MPa)
0.14~0.4
固有流量特性
直线、等百分比
固有可调比
50
允许泄漏量
硬阀座:IV级(10-4阀额定容量) 软阀座:VI级
公称压力PN(MPa)
1.0、1.6、4.0、6.4
工作温度t(℃)
常温型
-20~200、-40~240、-60~250
散热型
-40~450、-60~450
高温型
450~560
低温型
-60~-100、-100~-200、-200~-250

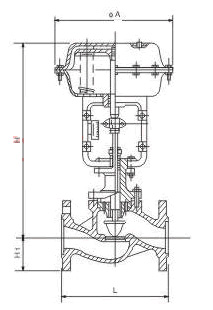

产品外形尺寸图

ZJHP精小型气动薄膜调节阀外形尺寸图
