J15W锻钢Y型截止阀
J15W锻钢Y型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25. 承插端符合ASME B16.11, 螺纹连接端 (NPT) 符合ANSI/ASME B1.20.1
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

Y型锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。

锻钢截止阀标准材质细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276 304 A182F304(L) A182F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 填料 柔性石墨 PTFE
8 填料压套 A276410 A182F304(L) A182F316(L)
9 填料压板 A216WCB A351CF8
10 手轮 A197
11 铭牌 SS
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276410
14 螺母 A1942H A1944 A1948 A1948M
15 活节螺栓 A193B7 A193B16 A193B8 A193B8M
16 销钉 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质锻钢阀门也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢自密封截止阀尺寸(MM)和重量(KG)

NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L 98 111 120 140 140 170
H(开) 175 215 254 305 305 365
W 100 125 160 160 180 200
重量 5 6.3 7.6 9.8 13.8 14.0

产品外形尺寸图

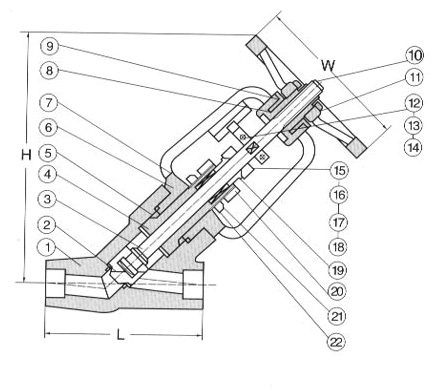

J15W锻钢Y型截止阀外形尺寸图
