上展式放料阀 / 下展式放料阀 FLJ41H

产品概述

上展式放料阀(下展式放料阀)主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。 放料阀操作方便，开启自由,运动灵活可靠;阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。

产品参数

• 型号： FLJ41H
• 公称通径：DN25-200
• 压力等级：PN1.6-4.0MPa
• 材质：碳钢、不锈钢

结构与原理:

FLJ41H 上展式放料阀和下展式放料阀主要由
1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成，手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式，手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀

性能参数

• 工作压力1.6Mpa
• 工作介质为水, 油液体, 酸碱等
• 工作温度为<=175 o C. 不锈钢<=320 o C 碳钢

主要零件材质

上展式放料阀连接尺寸

下展式放料阀连接尺寸

如何区分上展式放料阀和下展式放料阀

1、适用性：
放料阀主要用于储料罐、 反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。 根据实际情况的需要分为上展式放料阀、下展式放料阀做成的； 上展式放料阀用于有搅拌器放料阀的反应釜放料； 而下展式放料阀用于框式锚式搅拌器的反应釜放料。

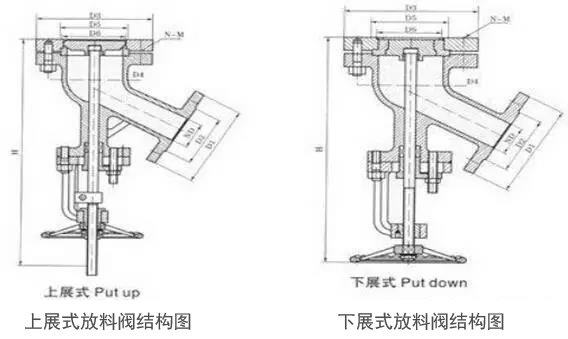

2、结构区别：

3、启闭力矩的区别
上展式放料阀为阀瓣向上运动阀门打开 , 打开时阀门需克服介质作用力, 打开时较关闭力矩大。下展式式放料阀为阀瓣 (柱塞) 向下运动阀门打开，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。

4、启闭行程的区别：
启闭行程不同，安装尺寸有大小，上展式放料阀和下展式放料阀启闭行程小、安装高度较小。柱塞式放料阀按柱塞结构和运动方式分为升降杆和旋转杆两种结构形式，升降杆结构形式要求有较大的安装空间，但可依据柱塞的运动方式和位置直观地判断阀门的启闭和位置。旋转杆结构形式安装高度最小, 在启闭过程中柱塞只做旋转运动，它要依据带有启闭位置指示器来判断阀门的启闭和位置。
