FQ41F衬氟放料球阀
FQ41F衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品参数

  • 公称通径:DN32-100
  • 压力等级:PN0.6-1.6MPa
  • 材质:碳钢、不锈钢

ANSI 150LP

衬氟放料球阀、L值为企业标准,左法兰比右法兰大一档,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。

主要外形尺寸

公称通径 PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm) 重量
DN L D D1 D2 f b z-φd D0 H kg
32 140 135/160 100/130 78/115 3/3 18/20 4-φ14/4-φ18 200 130 9
40 160 145/185 110/150 85/125 3/4 18/22 4-φ18/4-φ18 230 135 15
79 标 50 170 160/205 125/170 100/140 3/4 20/24 4-φ18/4-φ18 250 140 18
80 200 195/245 160/200 130/175 4/5 22/26 4-φ18/8-φ18 300 205 35
69 标 50 170 160/230 125/190 100/140 3/4 20/24 4-φ18/8-φ14 250 140 18
80 200 195/245 160/210 130/175 4/5 22/26 4-φ18/10-φ14 300 205 35
100 280 215/280 180/240 150/210 4/5 24/28 8-φ18/8-φ23 350 230 44

产品外形尺寸图

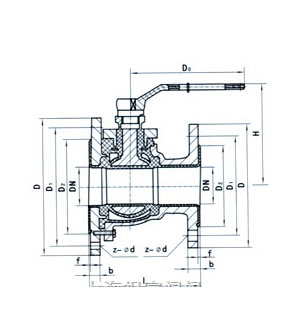

FQ41F衬氟放料球阀外形尺寸图

相关内容

用途

FQ41F衬氟放料球阀采用氟塑料衬里技术,阀体采用熔模精密铸造,强度高、外观光洁,与液体接触的过流部件全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。也用于精细化工、制药、化工行业的反应锅上和细软颗粒介质输送。

工作原理

FQ41F系列放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。

设计特点

放料球阀基本系列为FQ41F型,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下优点:

  • 采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
  • 采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
  • 启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性;
  • 结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。
