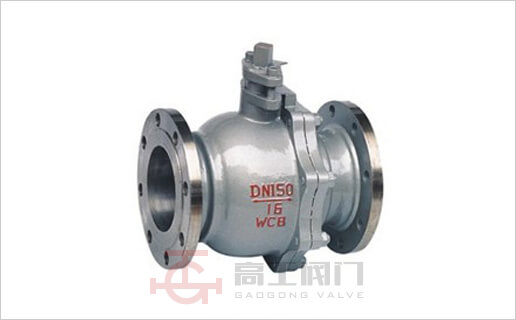

Q41PPL高温球阀
Q41PPL高温球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

Q41PPL高温球阀采用先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。

技术参数

适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN 15-250 1/2"~10"

产品特点

  • 先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
  • 开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
  • 锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
  • 阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

技术规范

设计依据 国标 美标
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598

主要零件及材质

序号
NO
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE、RPP PTFE、RPP
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片

柔性石墨+不锈钢

B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE

试验压力

压力等级 试验压力(MPa)
公称压力(PN) 磅级(Class) 壳体试验 密封试验
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0

PN1.6MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

PN4.0MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

PN6.4MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

PN10MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 10 15 18 25 32 46 75

产品外形尺寸图

Q41PPL高温球阀外形尺寸图
