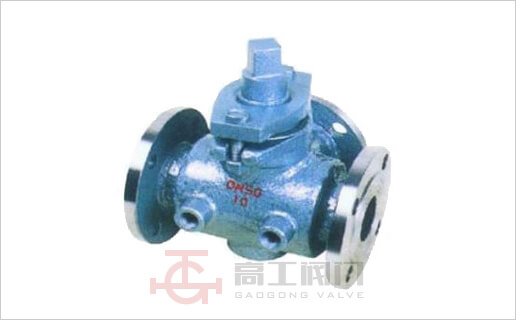

BX44W三通保温旋塞阀
BX44W三通保温旋塞阀,在管道中主要用于切断、升配和改变介质流动方向。它易于适应多通道结构,以至一个阀可以获得两个、三个、甚至四个不同的流道。此类旋塞阀适用介质为水、油、汽,无脉动工作压力。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要性能规范

型号 公称压力
PN(MPa)
试验压力PS(MPa) 工作压力
P(MPa)
适用介质 工作温度
(℃)
壳体 密封
BX44W-1.0P 1.0 1.5 1.1 1.0 硝酸类等 ≤250
BX44W-1.0C 1.0 1.5 1.1 1.0 非腐蚀、弱腐蚀 ≤200

主要尺寸

口径(DN) L D D1 D2 z-φd
20 145 150 105 75 55 4╳14
25 145 160 115 85 65 4╳14
32 165 190 135 100 78 4╳18
40 180 200 145 110 85 4╳18
50 200 220 160 125 100 4╳18
65 220 280 180 145 120 4╳18
80 250 300 195 160 135 4╳18
100 300 340 215 180 155 8╳18
125 350 245 210 185 8╳18
150 400 280 240 210 8╳23
200 450 335 295 265 8╳23
250 530 390 350 320 12╳23
300 580 440 400 368 12╳23

主要材料

零件名称 阀体、塞子 填料
BX44W-1.0P
BX44W-1.0R
不锈钢 石墨盘根+304
BX44W-1.0C 铸钢

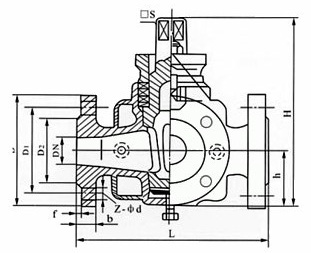

产品外形尺寸图

BX44W三通保温旋塞阀外形尺寸图
