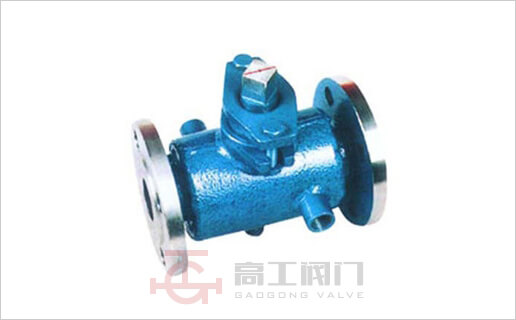

BX43W二通保温旋塞阀
BX43W二通保温旋塞阀,具有手动、法兰连接、填料密封直通式结构,旋塞密封面材料为灰铸铁(X43W-10)、铸铜(X43T-10),公称压力 PN10、阀体材料为灰铸铁的旋塞阀。适用于工作压力小于 1.0MPa,温度低于 100℃ 的水、蒸汽、油品等介质的管路上作启闭用。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要性能规范

型号 公称压力
PN(MPa)
试验压力PS(MPa) 工作压力
P(MPa)
适用介质 工作温度
(℃)
壳体 密封
BX43W-1.0P 1.0 1.5 1.1 1.0 硝酸类等 ≤250
BX43W-1.0C 1.0 1.5 1.1 1.0 非腐蚀、弱腐蚀 ≤200

主要尺寸

口径(DN) L D D1 D2 z-φd
20 90 150 105 75 55 4╳14
25 110 160 115 85 65 4╳14
32 115 190 135 100 78 4╳18
40 150 200 145 110 85 4╳18
50 170 220 160 125 100 4╳18
65 220 280 180 145 120 4╳18
80 250 300 195 160 135 4╳18
100 300 340 215 180 155 8╳18
125 350 245 210 185 8╳18
150 400 280 240 210 8╳23
200 450 335 295 265 8╳23
250 530 390 350 320 8╳23
300 580 440 400 368 8╳23

主要材料

零件名称 阀体、塞子 填料
BX43W-1.0P
BX43W-1.0R
不锈钢 石墨盘根+304
BX43W-1.0C 铸钢

产品外形尺寸图

BX43W二通保温旋塞阀外形尺寸图
