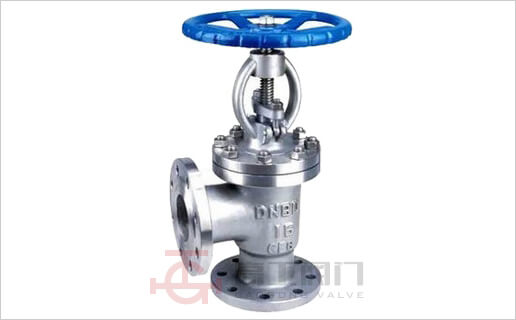

J44H_Y角式截止阀
J44H_Y角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品特点

截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

设计与制造标准

  • 设计与制造:GB12233
  • 法兰尺寸:JB/T79 GB9113
  • 结构长度:GB12221
  • 检验与实验:GB/T13927

安装尺寸及重量:

GB 1.6MPa
DN 50 65 80 100 125 150
L 125 145 155 175 200 225
H 375 390 425 515 535 570
D0 200 250 250 300 300 350
GB 2.5MPa GB 4.0MPa
DN 50 65 80 100 125 150 50 65 80 100 125 150
L 125 145 155 175 200 225 125 145 155 175 200 225
H 375 390 425 515 535 570 375 390 425 515 535 570
D0 200 250 250 300 300 350 200 250 250 300 300 350
GB 6.4MPa
DN 50 65 80 100 125 150
L 150 170 190 215 250 275
H 390 425 450 565 675 715
D0 200   250 250 350 400 450

产品外形尺寸图

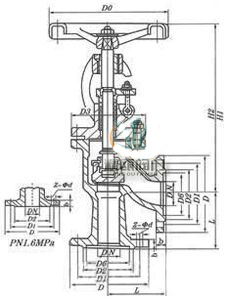

J44H_Y角式截止阀外形尺寸图
