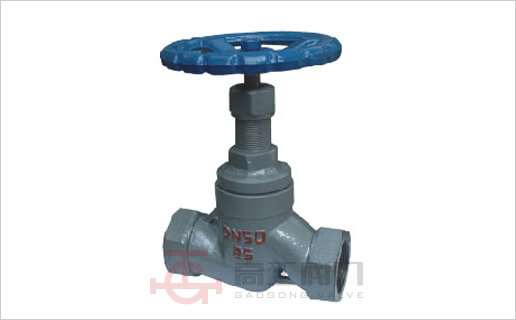

J11H/W内螺纹截止阀
J11H/W内螺纹截止阀,是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量,使用的压力、温度范围很大,但一般用于中、小口径的管道。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

设计与制造标准:

  • 设计与制造:GB12233
  • 结构长度:GB12221
  • 螺纹连接尺寸:GB/T15918.1-93
  • 检验与实验:GB/T13927

主要性能规范

型号 公称压力 试验压力PS(Mpa) 工作压力PN(Mpa) 工作温度
(℃)
适用介质
壳体 密封
J11W-16
J11W-16K
1.6 2.5 1.76 1.6 ≤100 油类
Oil
J11W-16P 硝酸类腐蚀性介质
J11W-16R ≤350 醋酸类腐蚀性介质
J11W-16Ni 碱液、盐水、海水等

主要外形尺寸和连接尺寸(mm):

公称通径
DN(mm)
管螺纹 尺    寸 (mm)
    S H H1 D0
15 1/2 90 14 32 109 117 65
20 3/4 100 16 36 109 117 65
25 1 120 18 46 132 142 80
32 1/4 140 20 55 156 168 100
40 1/2 170 22 65 167 168 100
50 2 200 24 80 182 200 120
65 2/2 260 26 95 200 223 120

产品外形尺寸图

J11H/W内螺纹截止阀外形尺寸图
