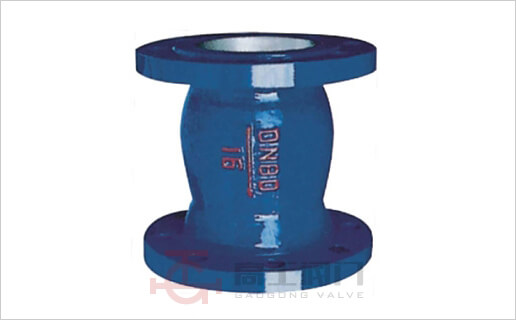

HC42T静音止回阀
HC42T静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,防止介质倒流及水锤对泵的损坏。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要技术参数

公称压力 1.0 1.6 2.5
最高工作压力 1.0 1.6 2.5
密封试验压力 1.1 1.76 2.75
壳体试验压力 1.5 2.4 3.75
适用介质
介质温度 X<80℃, T≤150℃, H≤200℃

主要外形尺寸

公称通径 L
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 572
400 600
450 650
500 700

主要零件材料

零件名称 材料
阀体、导流体 铸铁、铸钢
阀座、轴瓦、阀瓣、轴 青铜或不锈钢
弹簧 不锈钢

产品外形尺寸图

HC42T静音止回阀外形尺寸图
