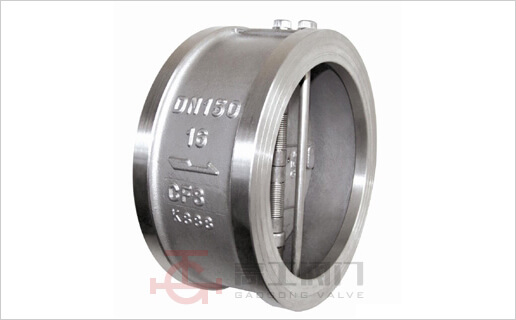

H76H/W美标对夹式止回阀
H76H/W美标对夹式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要技术参数

公称通径
DN(mm)
50~1200
公称压力
PN(MPa)
1.0
1.6
2.5
4.0
试验压力Ps(MPa)
强度试验
1.5
2.4
3.75
6.0
密封试验
1.1
1.76
2.75
4.4
适用介质
水、蒸汽、油品、污水、酸碱类
适用温度
橡胶密封面(X)-20℃~120℃
合金钢密封面(H)主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃

主要零件材料

名称
材料
阀体
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
密封圈
橡胶、不锈钢、合金钢
弹簧
60Si2Mn、3Cr13、17-7PH、INCONEL

H76X-6/10连接尺寸

通径DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
1200
L
43
46
64
64
70
76
89
114
114
127
140
152
152
178
229
241
241
300
360
D
100
120
135
155
185
185
265
320
368
428
482
532
585
685
800
905
1005
1115
1325

H76H/W-16/25/40连接尺寸

通径DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
PN1.01.62.5
60
67
73
73
83
98
127
146
181
184
198
203
219
222
PN4.0
60
67
73
73
83
98
127
146
181
222
231
/
/
/
D
PN1.0
107
127
142
162
192
218
273
328
378
438
489
539
594
695
PN1.6
107
127
142
162
192
218
273
328
378
444
495
555
617
734
PN2.5
107
127
142
168
194
224
284
340
400
458
514
/
/
/
PN4.0
107
127
142
168
194
224
290
352
417
474
546
/
/
/

产品外形尺寸图

H76H/W美标对夹式止回阀外形尺寸图
