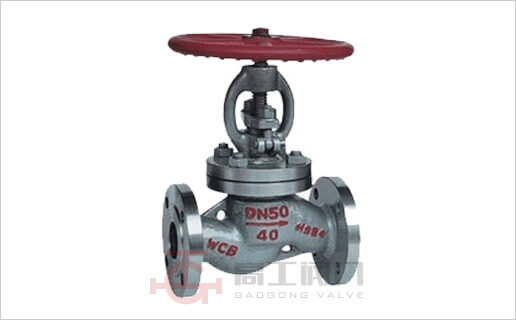

液化气截止阀_J41N
J41N液化气截止阀采用弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,并具备倒密封功能,适用于高中压燃气输送管路。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概况

J41N液化气截止阀采用弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,并具备倒密封功能,适用于高中压燃气输送管路。液化气截止阀是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。

本厂生产J41N-25C、J41N-40C液化气截止阀范围如下:

  • 通径(DN):15∽200(mm)
  • 压力(PN)2.5∽4.0MPa
  • 材料:锻钢、碳钢

液化气截止阀具有以下优点:

  • 结构简单,制造和维修比较方便。
  • 工作行程小,启闭时间短。
  • 密封性好,密封面间磨擦力小,寿命较长。

液化气截止阀的安装与维护应注意以下事项:

  • 手轮、手柄操作的截止阀可安装在管道的任何位置上。
  • 手轮、手柄及伟动机构,不允许作起吊用。
  • 介质的流向应与阀体所示箭头方向一致。

J41N液化气截止阀主要零件材料:

阀体 阀杆、阀瓣 密封面 填料
碳钢 不锈钢 不锈钢和101 聚四氟乙烯
尼龙

J41N液化气截止阀性能规范:

公称压力PN JIS10K JIS20K MPa
1.6 2.5 4.0
壳体试验压力PN 2.4 3.75 6.0
高压密封试验压力 1.76 2.75 4.4
适用介质 液化气、天然气等
适用温度 -40∽+80℃
法兰连接标准 JB/T 79-94

J41N液化气截止阀的主要外型尺寸和连接尺寸 单位:mm

公称压力PN 口径DN L H D D1 D2 b f Z-φd D0
  15 130 207 95 65 45 16 2 4-14 120
  20 150 217 105 75 55 16 2 4-14 140
 J41N-25 25 160 219 115 85 65 16 2 4-14 160
J41N-40 32 190 280 135 100 78 18 2 4-18 180
2.5MPa 40 200 330 145 110 85 18 3 4-18 200
4.0MPa 50 230 350 160 125 100 20 3 4-18 240
  65 290 400 180 145 120 22 3 8-18 280
  80 310 430 195 160 135 22 3 8-18 320
  100 350 465 230 190 160 24 3 8-23 360
  125 400 502 270 220 188 28 3 8-25 400
  150 480 560 300 250 218 30 3 8-25 440
  200 600 580 360 310 278 34 4 12-25 480

产品外形尺寸图

J41N液化气截止阀外形尺寸图

相关内容

液化气截止阀有什么缺点?

  • 流体阻力大,开启和关闭时所需力较大。
  • 不适用于带颗粒、粘度较大、易结焦的介质。
  • 调节性能较差。

液化气截止阀采用弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,并具备倒密封功能,适用于高中压燃气输送管路。液化气截止阀是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。

操作原理和结构说明

  • 手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
  • 本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
  • 本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.
