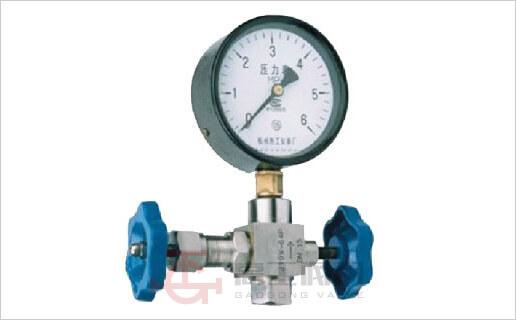

J19H压力表针型阀
J19H压力表针型阀,比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀与压力表配合使用是最合适的了.一般的针型阀都做成螺纹连接
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品参数

  • 主要零件材料:碳钢、不锈钢
  • 工作压力:1.6~32MPa(MPa)
  • 工作温度:≤425(℃)
  • 使用介质:水、油品、液化石油气、蒸汽、酸碱液。

主要零件材料:

零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
J19H-320-DN6
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀,柔性石墨
PTFE,Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
J19W-320P-DN15
铬镍不锈钢
Cr. Ni Stainless stee
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel

主要性能规范:

型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J19H-320
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.
J19W-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC

J19H压力表针型阀主要外形及连接尺寸:

型号
Type
公称直径
DN(mm)
尺寸 Dimension
重量(kg)Weight
L1
Do
D2
D1
H
H1
M1
Rc
J19H-320
6
100
65
14
5
100
110
M20×1.5左
-
1.2
J19W-320P
15
85
65
-
-
100
110
M20×1.5
G1/2”
1.0

产品外形尺寸图

J19H压力表针型阀外形尺寸图
