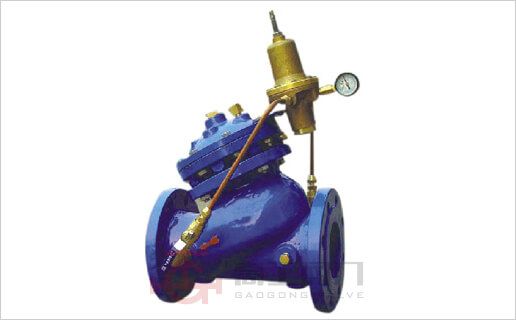

YX741X可调式减压稳压阀
YX741X可调式减压稳压阀依靠本身能量使出口压力保持稳定在设定植,即出口压力不因进口压力及流量的变化而变化,并且阀门控制系统的进口处装有一个自清洁滤网,利用利用体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概况

YX741X可调式减压稳压阀依靠本身能量使出口压力保持稳定在设定植,即出口压力不因进口压力及流量的变化而变化,并且阀门控制系统的进口处装有一个自清洁滤网,利用利用体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。

主要技术参数

公称压力 (MPa) 试验压力(MPa) 调压范围 适用温度 适用介质
壳体 密封
1.0 1.5 1.1 0.05~0.8 MPa 0.12~1.4 MPa 0.12~1.6 MPa ≤80℃
1.6 2.4 1.76
2.5 3.75 2.75

主要连接尺寸

公称通径 (mm) 尺 寸(mm)
L H
50 205 300
65 216 337
80 250 467
100 320 520
125 365 580
150 415 640
200 500 778
250 605 889
300 698 1010
350 787 1037
400 914 1264
450 978 1294
500 978 1324
600 1200 1600
700 1450 1750
800 1560 1900
900 1800 2100
1000 2000 2400

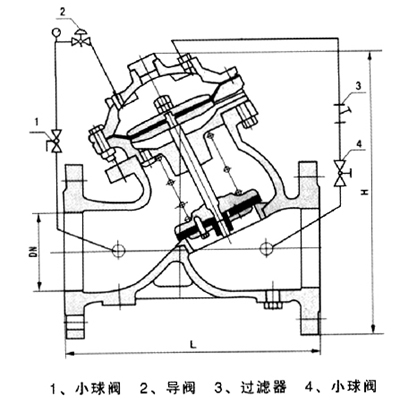

产品外形尺寸图

YX741X可调式减压稳压阀外形尺寸图

相关内容

稳压阀概念

稳压阀是一种在日常的生产以及生活中有着大量的使用的器具,这种器具主要就是用来控制水压的大小,使得水流的流量在一个合理的范围内通过的阀门

稳压阀的工作原理

当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设定出口压力。

何为气流稳压阀

气体稳压阀是稳压阀的一种,其广泛用于气体压力稳定的自动调节,诸如气相色谱,原子吸收,火焰光度,生化仪器,石油化工及环保仪器等。特殊需要另行安排定制。气体稳压阀用于相色谱仪或其它仪器对载气、辅助气和其它气源在输入压力变化不稳时经气体稳压阀稳压后起到稳定的作用。
气体稳压阀通常为1个进口2个出口(或1个出口),其中一个出口可接压力表或不用,堵住.进口处标有箭头. 输出压力的大小通过旋钮调节,逆时针转动输出压力减小,反之, 顺时针转动输出压力增大.精密阀门应缓慢调节.为了达到良好的使用效果,稳压阀长时间不用应逆时针转动使输出压力为零(即关闭)。
