YSTF、Y拉杆伸缩过滤器
YSTF、Y拉杆伸缩过滤器Y型过滤器与伸缩接头组合,主要用于高层建筑、多层建筑或工厂内给排水配管,通常安装于减压阀泄压阀、定水位阀或其它主要设备的进口端,便于清除杂物或安装拆卸以保证阀类或设备的正常使用。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

用途

Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水、油、气。一般通水网为18-30目/cm2,通气网为100-480目/cm2,可按用户要求制作滤网。

实验参数

型号
公称压力PN(MPa)
耐压试验压力(MPa)
工作压力(MPa)
YSTF-10
1.0
1.1
1.0
YSTF-16
1.6
1.76
1.6

主要零部件材料

零件名称
管体
滤网
伸缩拉杆
O型圈
材料
灰铸铁和球墨
铸铁铸钢
不锈钢
碳钢镀锌
丁腈橡胶

主要连接尺寸参数 法兰连接尺寸:HG20592-97标准

公称通径
DN(mm)
L
H
H1
50
320
155
195
65
340
183
245
80
380
210
295
100
450
250
344
125
500
305
415
150
550
358
485
200
650
450
602
250
750
503
710
300
860
578
915
350
970
598
844
400
1100
618
872
注、伸缩量最少可达 12m/m以上

产品外形尺寸图

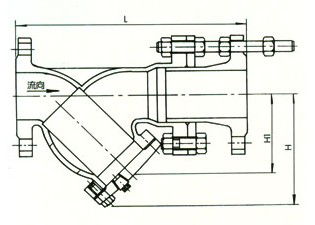

YSTF、Y拉杆伸缩过滤器外形尺寸图
