HS41X防污隔断阀
HS41X防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要技术参数

  • 公称压力:1.0~2.5MPa
  • 公称通径:50~600mm
  • 适用介质:水
  • 适用温度:0~80℃
  • 法兰标准:GB/T 17241.6 GB/T 9113
  • 试验标准:GB/T 13927 API598
型号: HS41X
口径: 50~600mm
压力: 1.0MPa~2.5MPa
材质: 铸钢、铸铁、不锈钢

主要部件材料

序号 零部件名称 材质
1 阀体 铸铁、球墨铸铁、铸钢
2 阀盖 铸铁、球墨铸铁、铸钢
3 阀盘 球墨铸铁
4 弹簧 不锈钢、铬钒钢
5

防污阀

黄铜

主要外形连接尺寸 单位:mm

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 458 482 551 653 735 793 1008 1186 1340 1505 1670 1886 1986 2318
H 210 235 264 308 356 400 503 595 705 705 905 910 921 1210

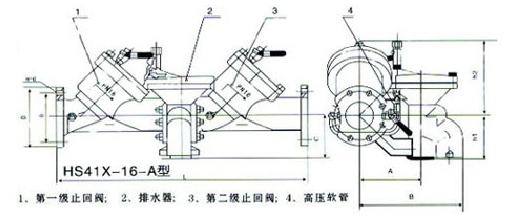

产品外形尺寸图

HS41X防污隔断阀外形尺寸图
