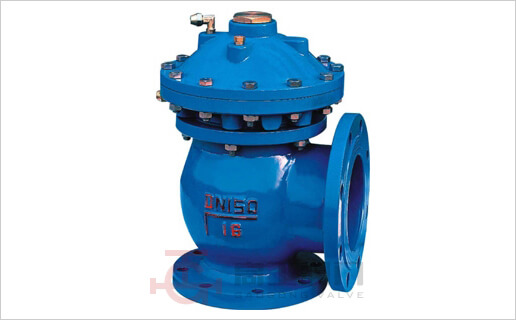

JM644X膜片式气动快开排泥阀
JM644X膜片式气动快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

JM644X膜片式气动快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。该阀将隔膜代替活塞,无运动摩檫,更适用于泥浆等颗粒介质,大大提高了阀门的使用寿命。

主要零件材料

零件名称 阀体、阀盖 膜片压板、阀盘 阀杆 膜片
材料 灰铸铁、球墨铸铁、铸钢 球墨铸铁、青铜 不锈钢 尼龙强化橡胶

主要技术参数

公称压力(MPa) 试验压力(MPa) 液压缸 工作介质 适用温度 适用介质
壳体 密封
1.0 1.5 1.1 清水、气 ≤80℃ 水、污水
1.6 2.4 1.76

主要连接尺寸

公称通径 (mm) 尺 寸(mm)
H L L1
100 370 160 120
150 440 190 150
200 530 225 190
250 615 260 220
300 785 280 260
350 880 315 300
400 970 340 340

产品外形尺寸图

JM644X膜片式气动快开排泥阀外形尺寸图
