Y110减压稳压阀
本厂生产的Y110减压稳压阀,已经发展为第二代产品,主要特点:1、DN65口径以上活塞式.替了膜片提高寿命3倍以上;2、DN50口径以下,用尼龙强化橡胶的平膜片代替了原来的膜片,也提高寿命3倍以上.适用介质:水、空气.介质温度:0~90°C.
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要零件材料:

零件名称 材料
弹簧罩、阀体、阀盖 灰铸铁、铸钢
橡胶膜片 尼龙强化橡胶
密封垫 丁腈橡胶
调节弹簧 硅锰钢
活塞、缸套 不锈钢
阀杆

主要外形尺寸:(法兰尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4-88标准)

型号 尺寸(MM)
YW410-10
YW416-16
TW425-25
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 108 117 127 140 165 203 216 241 292 330 356 495 622 398 787 914
H 105 105 115 120 165 165 190 250 274 350 368 395 433 475 520 570
YW110-10
YW116-16
管螺纹G 1/2 3/4 1 1 1/4 1/2 2 - - - - - - - - - -
L 100 100 120 150 150 180 - - - - - - - - - -
H1 135 135 152 180 196 201 - - - - - - - - - -
H2 41 41 45 53 56 58 - - - - - - - - - -

产品外形尺寸图

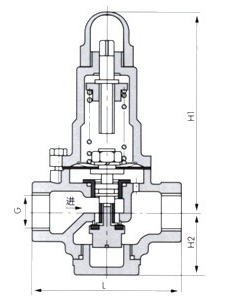

Y110减压稳压阀外形尺寸图
