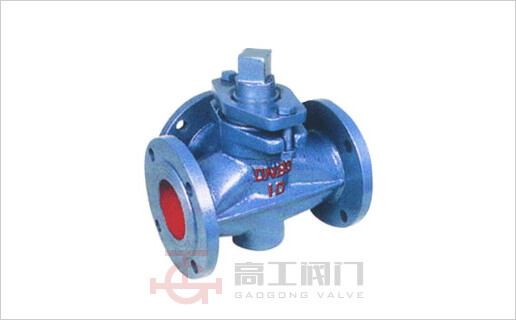

X44W-1.0三通铸铁旋塞阀
X44W-1.0三通铸铁旋塞阀,整体包括阀芯均采用铸铁材质,用于工作温度小于100℃的油品、污水等。此旋塞阀广泛用于石油、煤气、天然气、液化石油气、暖通行业以及一般工业中。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要性能规范

型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用介质 工作温度(℃)
壳体 密封
X44W-1.0 1.0 1.5 1.1 煤气、油品 ≤100

主要尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L D D1 D2 z-φd □s h H
1.0 25 145 115 85 56 4╳φ14 17 38 133
32 170 135 100 78 4╳φ18 18 45 152
40 180 145 110 85 4╳φ18 24 55 212
50 200 160 125 100 4╳φ18 28 74 260
65 220 180 145 120 4╳φ18 32 82 295
80 250 195 160 135 4╳φ18 40 95 327
100 300 215 180 155 8╳φ18 45 135 425
125 350 245 210 185 8╳φ18 54 154 482
150 400 280 240 210 8╳φ23 62 172 512
200 450 335 295 265 8╳φ23 75 195 605
250 530 390 350 320 8╳φ23 85 230 660
300 580 440 400 368 8╳φ23 100 263 760

主要材质

零件名称 阀体 塞子 填料压盖 填料
X44W-1.0 铸铁 铸铁 铸铁 油浸石棉盘根

产品外形尺寸图

X44W-1.0三通铸铁旋塞阀外形尺寸图
