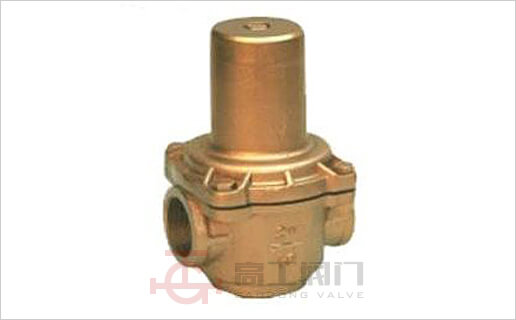

ZY11直接作用减压阀
ZY11直接作用减压阀,连接形式一般有内螺纹和法兰连接这两种,公称压力有PN1.6MPa、PN2.5MPa,出口压力从0.05MPa到0.55MPa,公称通径从DN10mm到DN100mm,阀体材质一般采用青铜或者不锈钢,工作温度一般小于等于80℃。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要技术参数和性能指标

公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.05-0.55
0.05-0.8
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)△P2G
GB12244-1989
渗漏量
0
工作温度
0℃-80℃

*.壳体试验不包括膜片、顶盖。

主要零件材料

零件名称
零件材料
阀体
铜合金
阀盖
铜合金
阀瓣
铜合金
O型圈
丁腈橡胶
密封圈
丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
调节螺栓
2Cr13

流量系数(Cv)

DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
1
2
3
5
8
14

连接尺寸

DN
G
L
H
H
P2*≤0.55MPa
P2*≤0.8MPa
15(1/2")
G1/2"
65
75
90
35
20(3/4")
G3-4"
75
85
100
35
25(1")
G1"
90
3
115
46
32(1-1/4")
G1-1/4"
105
130
150
55
40(1-1/2")
G1-1/2"
120
155
175
65
50(2")
G2"
140
175
195
75

产品外形尺寸图

ZY11直接作用减压阀外形尺寸图
