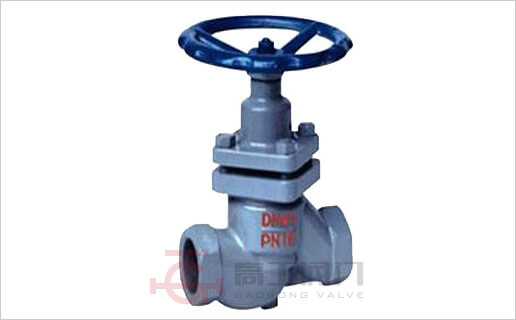

U11SFM内螺纹柱塞阀
U11SFM内螺纹柱塞阀无需保养,是跑、冒、滴、漏的克星。其原理是由手轮旋转通过阀杆带动柱塞在孔架中间上下往复运动来完成启闭功能。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

内螺纹柱塞阀在阀门中术柱塞与密封环间采用过盈配合,通过调节阀盖中法兰调节螺柱,使密封环压缩所产生侧向力与阀体中孔面及柱塞外圆密封。由于弹性强、耐磨性高的无毒新型密封材料具有自动补偿任何因热膨胀引起的变化,从而保证了阀门密封性,杜绝了内外泄漏。同时内螺纹柱塞阀阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品等行业。

主要连接、结构尺寸

DN(mm)
尺寸(mm)
UJ11-UJ11SM-15、25、40C、P、R
15
20
25
32
40
50
L
90
100
120
140
170
200
H
120
140
165
175
195
213
H1
148
175
205
215
246
268
W
80
100
120
140
160
180
G
1/2’’
3/4”
1”
11/4”
11/2”
2”
L1
14
16
18
20
22
24
S
32
36
46
55
65
80
重量(千克)
1.5
2.5
3.5
5.5
8.5
12

产品外形尺寸图

U11SFM内螺纹柱塞阀外形尺寸图
