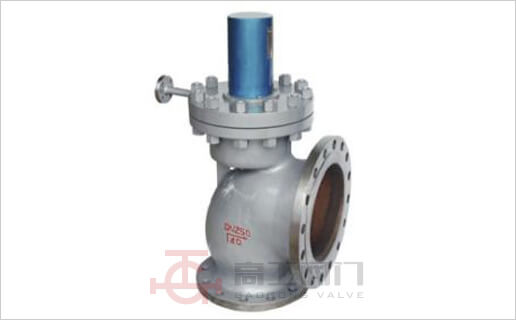

A49H主安全阀
A49H主安全阀主要用于电站锅炉、压力容器、减温减压装置上使用,防止压力超过允许最高压力值,保证设置安全运行。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构简述

  • 当介质压力升高到整定压力时,冲量安全阀打开,介质从脉冲管进入主安全阀的活塞室,推动活塞下降,使阀门自动打开,当冲量阀关闭是,阀瓣又自动关闭。
  • 密封面用钴基鉻镍不锈钢堆焊而成,阀瓣经热处理,提高了耐磨性和抗冲蚀性。

安装说明

  • 阀门必须垂直安装在设备的最高位置。
  • 住安全阀紧固在支座上,支座承受主安全阀排汽时产生的反座力。
  • 排汽管应有专门吊架,排汽管重量不得加在主安全阀上,主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
  • 排汽管的最低点应考虑疏水,以免排汽时产生水击。

主要外形及连接尺寸

型号
公称通径
连接尺寸
L
L1
L2
H
D
D1
D2
b
z-d
DN
D
D1
D2
b
z-d
A49H-4
150
220
230
240
486
300
250
204
30
8-25
200
360
310
278
34
12-25
A49H-4
200
270
295
330
615
375
320
260
38
12-30
300
485
430
390
40
16-30
A49H-4
250
300
350
370
646
445
385
313
42
12-34
350
550
490
450
44
16-34

产品外形尺寸图

A49H主安全阀外形尺寸图
