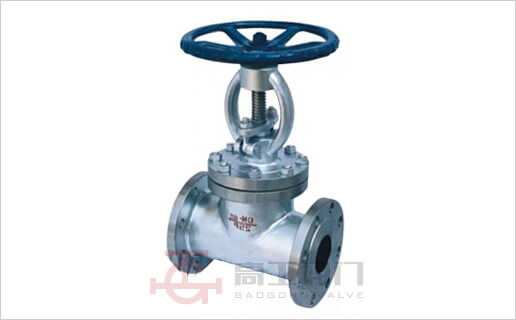

保温截止阀 介绍

保温截止阀,是主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质,是BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中。

保温截止阀的安装

  • 手轮、手柄操作的截止阀可安装在管道的任何位置上。
  • 手轮、手柄及伟动机构,不允许作起吊用。
  • 介质的流向应与阀体所示箭头方向一致。
  • 保温截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
  • 保温截止阀只许介质单向流动,安装时有方向性。它的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。
  • 保温截止阀分为三类:直通式、直角式及直流式斜截止阀。
  • 保温截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

产品特点

  • 结构简单,制造和维修比较方便。
  • 工作行程小,启闭时间短。
  • 密封性好,密封面间摩擦力小,寿命较长。
  • 适用于粘度较大、易结焦的介质。

隔热阀结构

保温截止阀与阀体中的一层金属外壳焊接,通过将蒸汽、导热油、冷却水、空调等注入金属外壳,使阀体的介质在室温、加热、冷却等条件下达到规定的温度,起到保温或冷藏的作用。保温阀在室温下会固化高粘度、蒸汽等保温、保冷介质,保证阀门介质的正常工作。

隔热阀的作用原理

保温截止阀具有良好的保温和冷却特性,其直径与管道直径基本一致,同时能有效地减少管道介质的热损失。它具有良好的保温和冷却特性,同时能有效地减少介质在管道中的热损失。保温阀广泛应用于石油、化工、冶金、制药等系统中,有效地减少了管道中的热量损失,防止了介质的结晶、凝固等相似现象的出现。绝缘阀的作用是使保温阀中的材料在温度高或低时对介质起到保温作用,使介质不凝结或附着在阀体上,使阀门的开合正常运行。
