HH49X缓闭式止回阀
【阀门分类】
HH49X缓闭式止回阀

详细介绍

HH49X缓闭式止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出品处,用以截断介质的回流消除原子能坏性的水锤,保护和道、水泵的安全运行。

产品特点

  • 体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
  • 缓闭系统性能优良,不受管道中介质的影响,阀 瓣 先速关后缓闭,可防止破环性水锤。
  • 橡胶软密封,封闭性能好,耐磨损,使用寿命长。
  • 橡胶缓冲,启闭平稳,无震动,无噪音。
  • 比老式止回阀流阻小,有明显的节能效果。

性能规范

型  号 HH47X-10 HH48X-10 HH49X-10 HH47X-16 HH48X-16 HH49X-16
公称压力 PN1.0MPa PN1.6MPa
公称通径 DN50~800mm DN50~800mm
密封试验压力 1.1MPa 1.76MPa
壳体试验压力 1.5MPa 2.4MPa
主要零件材料 阀  体 灰铸铁或球墨铸铁 灰铸铁或球墨铸铁
阀  瓣 铝青铜 铝青铜
阀  杆 不锈钢 不锈钢
弹  簧 不锈钢 不锈钢
阀座密封面 橡胶 橡胶

主要外形尺寸

公称通径DN 尺寸(mm)
mm in D D1 D2 H H1 L Z-фd 螺栓
150 6 280 240 210 228 172 210 8-ф23 8-M20
200 8 335 295 265 270 210 230 8-ф23 8-M20
250 10 390 350 320 305 240 250 12-ф23 12-M20
300 12 440 400 368 367 264 270 12-ф23 12-M20
350 14 500 460 428 422 294 290 16-ф23 16-M20
400 16 565 515 482 462 324 310 16-ф23 16-M22
450 18 615 565 532 497 351 330 20-ф25 20-M22
500 20 670 620 585 532 379 350 20-ф25 20-M22
600 24 780 725 685 607 434 390 20-ф30 20-M27
700 28 895 840 800 702 491 430 24-ф30 24-M27
800 32 1010 950 905 792 549 470 24-ф34 24-M30

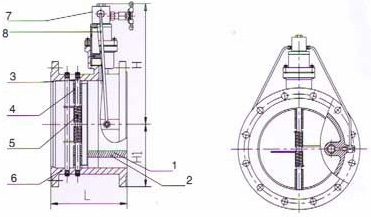

产品外形尺寸图

HH49X缓闭式止回阀外形尺寸图
