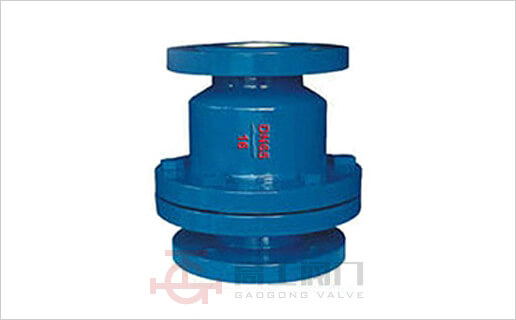

HC41X节能梭式止回阀
【阀门分类】
HC41X节能梭式止回阀

详细介绍

HC41X节能梭式止回阀主要用于给水系统,垂直安装在管路中,靠系统内的压力差和阀瓣的自身重量实现升降,自动阻止介质水的逆流,保证管路的正常运行使用。

主要技术参数

公称压力 1.0 1.6 2.5
壳体试验压力 1.5 2.4 3.75
密封试验压力 1.1 1.76 2.75
介质温度 ≤80℃
适用温度 清水、油品

主要零件材料

阀体 铸铁、铸钢
导向网 球墨铸铁
阀瓣 铸钢镀锌件
密封面 丁腈橡胶

主要外形尺寸

DN 40 50 65 80 100 125 150 200 250 300 350 400
L 165 205 215 240 292 330 355 495 620 700 785 915

注:法兰连接尺寸:铁制阀门按GB4216.4(5) -84标准,钢制阀门按GB/T9113.1-2000(RF)标准。

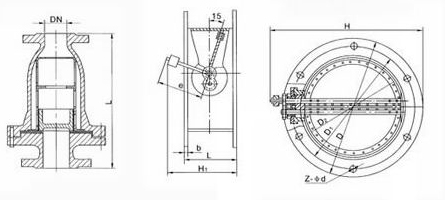

产品外形尺寸图

HC41X节能梭式止回阀外形尺寸图
