空排止回阀的工作原理及结构特点

2019-09-18 13:08

空排止回阀安装在火电机组的高压给大泵出口管道上,防止给水倒流,保护给水泵。该阀配合水泵小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行。当空排止回阀开启时,再循环旁路阀就自动关闭。不宜用于含有固体颗粒和粘度较大的介质。

空排止回阀,主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作,维持系统的安全运行. 打开出口阀,给水泵启动,给水达到一定的压力后,阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动空排止回阀 片封闭排空口。当给水泵流量减小时,阀芯下落,推动连杆拔开排空阀片,开启再循环门维持水泵最小流量。当停泵时, 阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏。

空排止回阀工作原理:

自动再循环阀应需而生。对离心泵而言,需要有一段旁路以防止在低于规定的小流量下运行而产生过载及过热汽化对泵造成损坏。在火电厂,给水泵的出水量是随锅炉负荷而变化的。在启动时或在负荷很低时,给水泵很可能在给水量很小或给水量为零的情况下运行,水在泵体内长期受叶轮的摩擦发热,而使水温升高,水温升高到一定程度后,会发生汽化,形成汽蚀。造成给水泵的损坏。为防止上述现象的发生,在给水泵出口至除氧器水箱之间安装再循环系统,在给水泵刚启动或在给水量小到一定程度时,可打开再循环系统。将一部分水返回除氧器水箱,以保证有一定的水量通过水泵,而不致使泵内水温升高而汽化。而当给水量处于正常条件下时,关闭再循环系统。以往的控制方式是由复杂的控制系统组成泵的保护及控制系统。再循环系统由小流量阀、止回阀、流量测量系统组成。

空排止回阀作用原理及结构特点

  1. 作为原理:
    打开出口阀,给水泵启动,给水达以一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀座,给水即流出。同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关闭排空口。当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片, 开启再循环门维持水泵小的允许流量。当停泵时,阀瓣自动下落,关闭空排止回阀口通道,防止高压水锤给水系统的破坏。

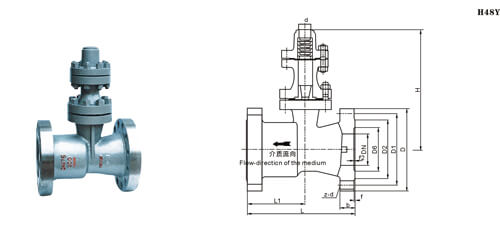

  2. 结构特点
    • 该阀配合再循环旁路阀工作,维持系统的安全运行。
    • 主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路阀关闭。
    • 阀瓣密封采用不锈钢堆焊而成,耐磨、抗擦伤性强,密封可靠。
    • 阀门应垂直安装。
