HD741X液控止回阀
【阀门分类】
HD741X液控止回阀

详细介绍

HD741X液控止回阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统。

产品用途

本蝶阀适用于介质为水的泵出口管路上,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统,其功能事以一阀代两阀(传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀)

产品特点

  • HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式,以蓄能器取化了重锤部分,减小了能量损耗,传动机构得到简化,占具空间笑,与  一般型蝶阀相近。安装方便 ,即课左、右卧式安装,也可以立式安装。
  • 该阀装在泵后,可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小,大口径蝶阀流阻系数只比闸阀略高。因此,该类阀门为节能产品。
  • HD7Q41X型阀关闭时,可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度,从而达到消除或减小水锤,保护系统作用。
  • 如所有行程开关都采用电感式接近开关,移除液压站,防护等级可达IP67。

主要技术参数

公称通经(mm) 1400-2400 1200-2400 500-2400 500-2400 500-1600
公称压力(MPa) 0.25 0.6 1.0 1.6 2.5
     试验压力 强度试验 0.375 0.9 1.5 2.4 3.75
密封试验 0.275 0.66 1.1 1.76 2.75
适用介质
适用温度(℃) ≤80℃
介质流速 3m/s

主要零部件材料

零件名称 材料
阀体、蝶板 灰铸铁、球墨铸铁、碳素钢
阀轴 不锈钢
密封圈 不锈钢、NBR
填料 NBR

执行标准

 制造标准 JB/TB527-97、GB/T 12238-89
法兰标准 GB/T 17241。6-1998、GB2555-2556-81
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

HD7Q41X-6/10/16全液控止回阀蝶阀主要外形连接尺寸

DN PN D D1 B L A B H
500 1.0 670 620 43 229 720 1650 1360
600 1.0 780 725 48 267 720 1730 1390
700 1.0 895 840 54 392 720 1800 1445
800 1.0 1015 950 58 318 720 1870 1485
900 1.0 1115 1050 61 330 720 2070 1865
1000 1.0 1230 1160 67 410 755 2165 1930
1200 1.0 1455 1380 65 470 905 2265 2030
1400 1.0 1675 1590 68 530 905 2665 2270
1200 0.6 1405 1340 65 470 755 2365 2025
1400 0.6 1630 1560 68 530 755 2665 2270
1600 0.6/0.25 1830 1760 68 600 905 2940 2380
1800 0.6/0.25 2045 1970 70 670 905 3325 2470
2000 0.25 2265 2180 54 760 905 3660 2370
2200 0.25 2475 2390 60 840 1123 4325 2940
2400 0.25 2685 2600 62 910 1123 4530 3000

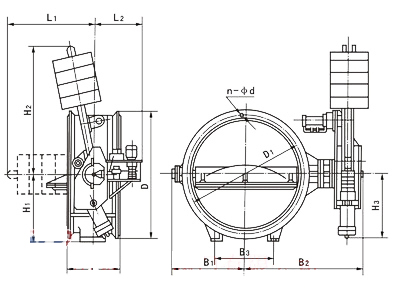

产品外形尺寸图

HD741X液控止回阀外形尺寸图
